Dubbo RPC调用链追踪接入Jaeger

图片来自pixabay.com的NickRivers会员

1. 介绍

微服务架构中,分布式追踪(distributed tracing)是一个关键的基础功能,通过分布式追踪技术,我们可以深入分析一次请求调用所执行的路径、性能消耗,帮助定位性能瓶颈点,透明化服务之间上下游网络调用关系,帮助优化服务层次依赖问题。

Dubbo RPC是业界常用的一个开源RPC框架,而Jaeger也是业界流行的一个开源分布式追踪组件,本文将介绍如何把Dubbo RPC调用链接入Jaeger追踪,文末将结合分布式追踪技术,对常见的问题案例进行分析和给出优化方案。

2. 追踪数据模型和dubbo埋点实现原理

Jaeger的追踪实现遵循了OpenTracing语义规范,其数据模型是一个trace包含多个span构成的有向无环图,如下是一个典型的trace样例,

        [Span A]  ←←←(the root span)
            |
     +------+------+
     |             |
 [Span B]      [Span C] ←←←(Span C is a `ChildOf` Span A)
     |             |
 [Span D]      +---+-------+
               |           |
           [Span E]    [Span F] >>> [Span G] >>> [Span H]
                                       ↑
                                       ↑
                                       ↑
                         (Span G `FollowsFrom` Span F)

更多OpenTracing术语的定义和详细介绍请见这里,本文将不赘述。

若要将Dubbo RPC接入Jaeger追踪,从consumer到provider一次调用为最基本的追踪单元,整个dubbo的调用追踪可以视为该基本单元的规模扩展,因此该基本单元的追踪埋点实现是Dubbo RPC接入Jaeger追踪的核心。

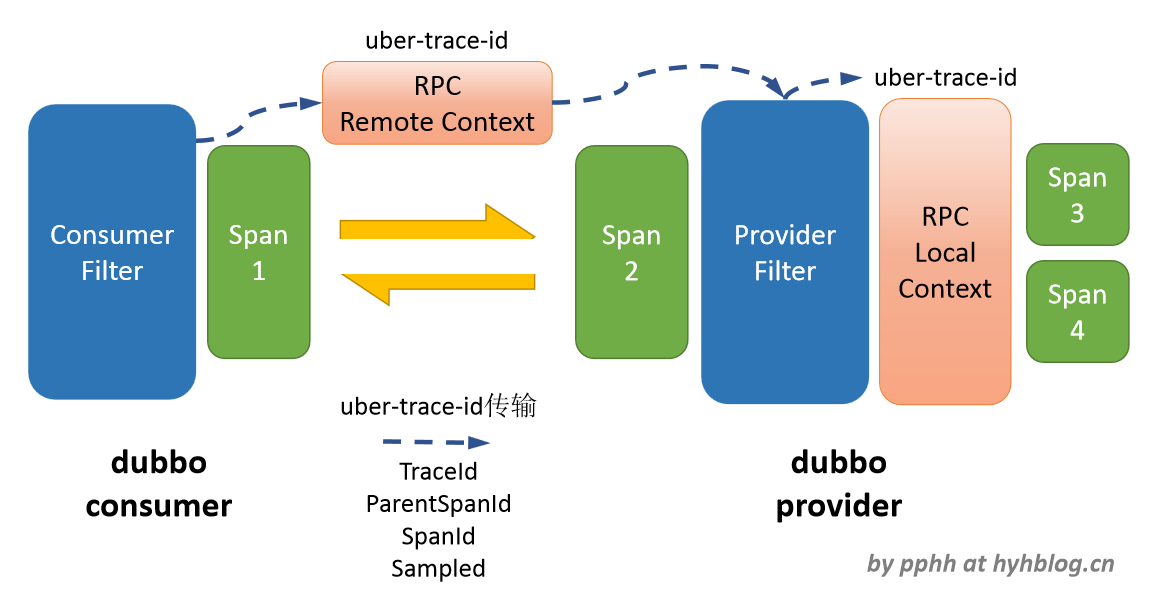

下图为对这个基本追踪单元的埋点实现描述,

3. 代码实现

下面为简化版的RpcConsumerFilter实现代码,

@Activate(group = {Constants.CONSUMER})
public class RpcConsumerFilter implements Filter {

    @Override
    public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
        // 获取context并创建span
        RpcContext rpcContext = RpcContext.getContext();
        Span span = DubboTraceUtil.extractTraceFromLocalCtx(rpcContext);

        Result result = null;
        try {
            // 将span context加载到dubbo rpc remote context中
            DubboTraceUtil.attachTraceToRemoteCtx(span, rpcContext);

            // 执行dubbo rpc调用
            result = invoker.invoke(invocation);
        } catch (RpcException rpcException) {
            span.setTag("error", "1");
            throw rpcException;
        } finally {
            span.finish();
        }

        return result;
    }
}

下面为简化版的RpcProviderFilter实现代码,


@Activate(group = {Constants.PROVIDER}) public class RpcProviderFilter implements Filter { @Override public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException { // 获取context并创建span RpcContext rpcContext = RpcContext.getContext(); Span span = DubboTraceUtil.extractTraceFromRemoteCtx(rpcContext); Result result = null; try { // 将span context加载到dubbo rpc local context中 DubboTraceUtil.attachTraceToLocalCtx(span, rpcContext); // 执行dubbo rpc调用 result = invoker.invoke(invocation); } catch (RpcException rpcException) { span.setTag("error", "1"); throw rpcException; } finally { span.finish(); } return result; }

完整的代码演示样例请见这里

4. 埋点上报的span数据格式

数据字段 字段类型 是否必要字段 说明
traceId 字符串 Y 当前span所属的一次调用跟踪ID
spanID 字符串 Y 当前span的ID
parentSpanID 字符串 Y 父spanID,串联上下游span
startTime 长整型 Y 当前span的开始时间
duration 长整型 Y 当前span的时长
tags.span.kind 字符串 Y 当前调用方类型:server/client
tags.sampler.type 字符串 抽样器类型
tags.sampler.param 字符串 抽样比例,取值范围:0-1
tags.peer.hostname 字符串 对调方的主机名/IP
tags.peer.port 短整型 对调方的端口
operationName 字符串 Y dubbo接口名
tags.arguments 字符串 Y dubbo接口调用的参数
tags.error 字符串 Y* 当前dubbo调用出现异常或错误,值为“1”,注:该字段只有在有错误异常情况下为必要字段
tags.error.code 字符串 dubbo的异常码
tags.error.message 字符串 dubbo的异常消息

如下分别为来自dubbo consumer/provider的span上报数据样例,

// 消费方span
{
    "traceID": "5eb2e61e850be731",
    "spanID": "5eb2e61e850be731",
    "parentSpanID": "0",
    "startTime": 1592835612981000,
    "duration": 9781,
    "operationName": "com.pphh.demo.common.service.SimpleService:save",
    "tags.span.kind": "client",
    "tags.sampler.type": "probabilistic",
    "tags.peer.service": "com.pphh.demo.common.service.SimpleService",
    "tags.sampler.param": "1.0",
    "tags.arguments": "[{\"userName\":\"michael\"}]",
    "tags.peer.hostname": "192.168.1.105",
    "tags.peer.port": "29001"
}

// 提供方span
{
    "traceID": "5eb2e61e850be731",
    "spanID": "c7aaec2ab0a20823",
    "parentSpanID": "5eb2e61e850be731",
    "startTime": 1592835612986000,
    "duration": 1880,
    "operationName": "com.pphh.demo.common.service.SimpleService:save",
    "tags.span.kind": "server",
    "tags.peer.service": "com.pphh.demo.common.service.SimpleService",
    "tags.arguments": "[{\"userName\":\"michael\"}]",
    "tags.peer.hostname": "192.168.1.105",
    "tags.peer.port": "49707"
}

5. Dubbo RPC分布式追踪大图

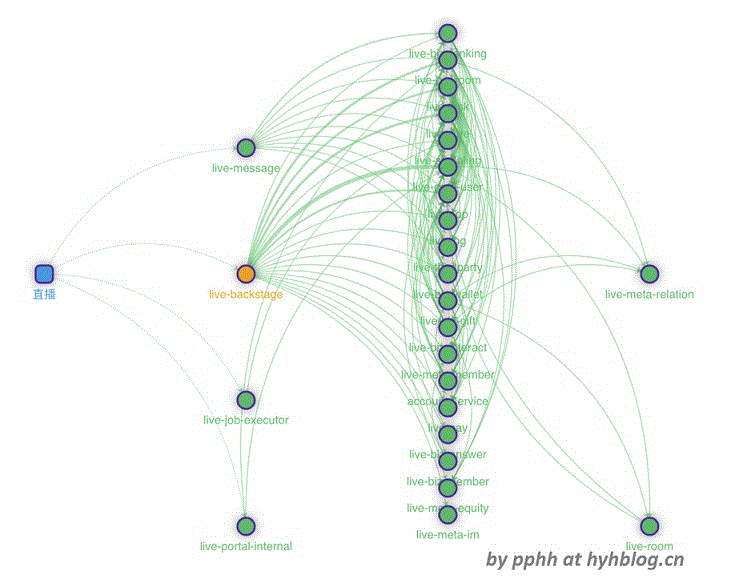

将所有dubbo rpc调用的上报span数据按应用聚合,可以看到整个Dubbo RPC分布式追踪大图,

6. 通过分布式追踪发现的常见问题案例

6.1 应用服务依赖:多次重复rpc调用/上下依赖倒置

通过分布式追踪大图可以清晰地看到各个应用的调用关系,应避免不必要的重复rpc调用,禁止底层应用调用上层应用。

6.2 大流量调用

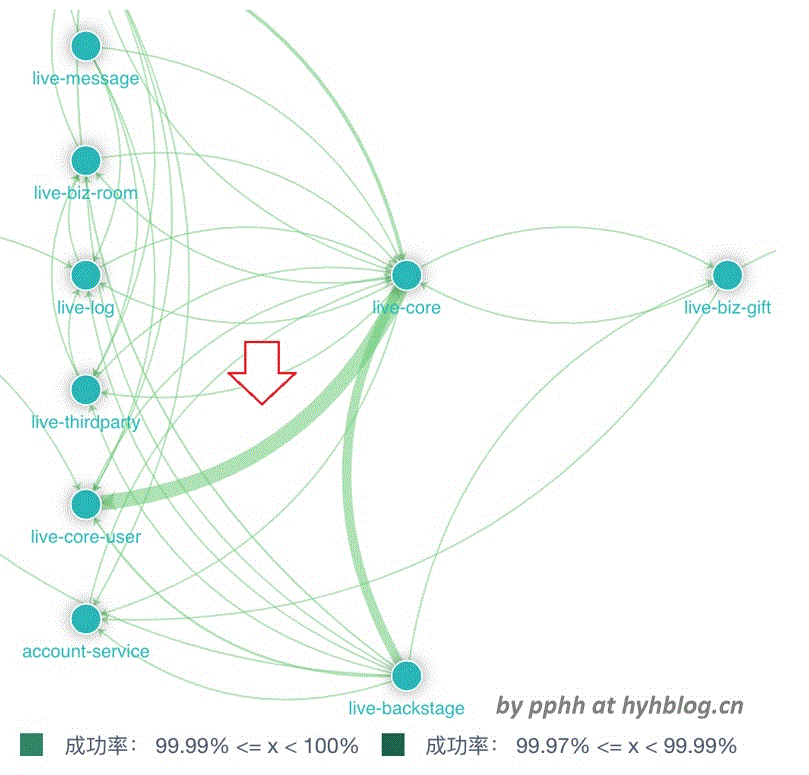

分布式追踪大图中,调用线条的粗细描述了各个调用关系的流量大小,

对于大流量调用,需要评估其流量的合理性,减少不必要的RPC调用开销,可以考虑从如下几个方面进行优化,
1. 循环多次调用转为单次批量调用。
2. 若是读操作,接受数据的时延,可以考虑使用local cache,在指定的N秒内,直接读取local cache。
3. 应用服务拆分,隔离因大流量调用而产生的CPU/内存/网络等资源竞争。

6.3 性能问题 - 重复调用转为单次批量调用

该问题典型场景为在一个循环中重复执行RPC调用,其调用性能取决于循环的次数,比如获取100个用户信息,循环100次获取用户信息,这个问题最好的办法是将循环调用转为单次批量调用。

下图为一个重复调用的追踪图,

6.4 异常调用定位 - 非法参数

对于异常调用,可以查看异常信息,并结合调用的参数,定位问题,比如用户名非法的异常,可以查看调用参数,用户名是否包含非法字符。

6.5 网络抖动

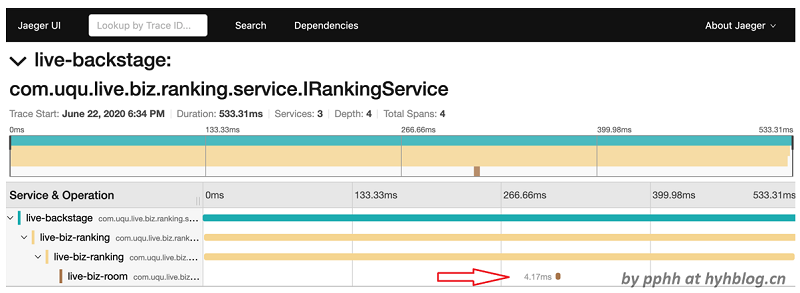

这种问题常见的现象是,整个调用链中,上游span耗时非常长,下游span耗时非常短,见下图,

可以看到,上下游都被执行,但是上下游衔接耗时很长,其问题的原因主要出现在上下游衔接。上图中的问题后来定位到网络抖动导致。
